Вы можете подключить свой дом и надворные постройки к близлежащей системецентрального отопления или сделать печноеотопление — это ваш выбор.Локальное теплоснабжение может быть иот котла (водяное), от электро или газонагревателей.Водяная система отопления имеет, как правило, естественную циркуляцию. Прокладкагорячей разводящей линии наиболее частоприменяется под потолком помещения, а обратной линии — у пола, под отопительнымиприборами. Котел (теплогенератор) устанавливается стандартный, как и вся арматура.Расширительный бак служит емкостьюдля увеличивающегося объема воды при еенагревании, устанавливается на высоте (в жилых домах на чердаке) и утепляется.Необходимы отопительные приборы — чугунные или стальные штампованные радиаторы. Их характеристика зависит от площади нагреваемой поверхности, рассчитываемойдля обеспечения требуемой отдачи прибора.Радиаторы выпускаются цельные (панельные) или в виде секций:— стальные панельные типа РСТ1— стальные панельные типа РСВ— чугунные секционные типа МС140,МС90.Более компактными являются стальныепанельные радиаторы, имеющие меньшийвес, у них более низкая тепловая инерция.Поэтому их часто устанавливают в 2–3 ряда.Радиаторы чугунные высотой 50 см состоят из стальных чугунных секций, собираемыхна ниппелях с применением прокладок, обеспечивающих герметичность соединения.Котлы (теплогенераторы) для системотопления и горячего водоснабжения в индивидуальных домах выпускаются следующих серий: АОЖВ, АКЖ232, котел «Атрама», КГМ3Д2М, КГМ2М, АОГВ и др.— нагазовом, твердом или жидком топливе. Имеются и электрические теплогенераторы.

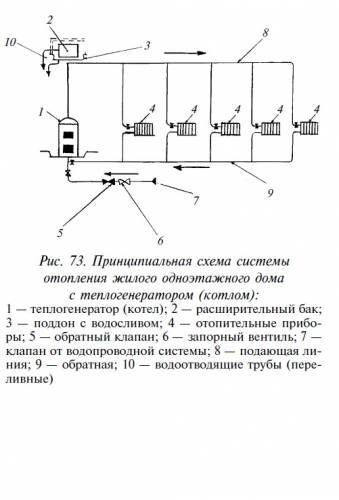

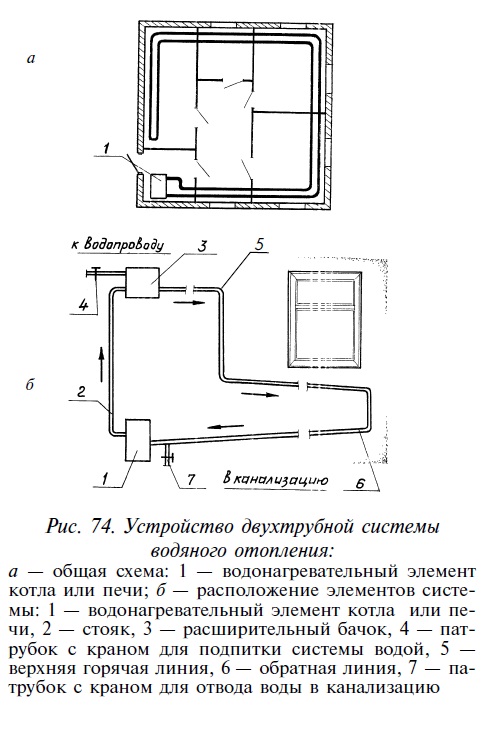

Систему теплоснабжения следует прокладывать в соответствии с проектом. Так как ксистеме предъявляются особые требованияпо эксплуатации и ремонту, для нее необходимо приспособить дом и надворные постройки, предусмотреть соответствующиеконструкции.На рис. 73 показана в качестве примера принципиальная схема водяного отопления.Можно устроить двухтрубную системуводяного отопления (без использования радиаторов) с естественной циркуляцией воды, состоящую из двух линий: верхней горячей и обратной. Такая схема устройствапоказана на рис. 74.От котла или печи вверх поднимаем основной стояк и врезаем его в расширительный бачок, расположенный на максимальновозможной высоте. Из нижней половины боковой грани расширительного бачка выводим трубу горячей линии и опускаем ее доуровня развязки (чаще всего горячая линиярасполагается на уровне начала окон).Проведя верхнюю линию по всем помещениям, опускаем трубу до пола, тем самымпревратив ее в обратную линию. Обратнуюлинию проводят на уровне пола до котла илипечи по тому же пути, что и горячую, располагая их параллельно друг другу.

Врезав трубу обратной линии в водонагревательный элемент котла или печи, вы тем самым замыкаете систему водяного отопления.На самой нижней точке (в конце обратной линии) в систему врезаем патрубок скраном для слива воды в канализацию, свободный конец патрубка можно вмонтировать в канализационную систему. Расширительный бачок может быть сделан изпростой или нержавеющей стали с открытым отверстием на верхней грани. Его оптимальный объем для стандартного дома,состоящего из кухни, санузла, душевой иливанной и двухтрех комнат, — 20–25 л, однако заполнять его следует не более чем на3/4, иначе расширяющаяся при нагреваниивода будет выливаться из бачка. Но и наполнять его менее чем на 1/2 объема такжеопасно, ибо вода при нагревании имеет особенность испаряться, и если уровень водыопустится ниже точки врезки верхней линии, то замкнутая система отопления окажется прерванной и циркуляция воды поней прекратится продолжая нагреваться,вода в стояке закипит, и может произойтивзрыв котла или печи.По этой же причине следует следить зауровнем воды в расширительном бачке и периодически ее доливать (одиндва раза заотопительный сезон). Воду для подпиткисистемы можно заливать через верхнее отверстие расширительного бачка, а можнодля этой цели врезать в систему патрубок скраном, подсоединенный к системе водопровода. И верхнюю, и обратную линии системы водяного отопления на горизонтальных участках располагаем с уклоном понаправлению движения воды около 0,5 смна каждый метр их длины — это обеспечитболее свободную циркуляцию воды, предотвратит образование воздушных пробок (воздух будет свободно выходить через расширительный бачок) и облегчит слив воды изсистемы.
