Первая из них — это нарезка труб на куски требуемой длины. Нарезать трубы можнои напильником, но гораздо удобнее, качественнее и с меньшими усилиями это можносделать с помощью трубореза. И в том и в другом случае место разреза перед началом работы следует обработать любым смазочным средством. По завершении нарезки края срезовобрабатывают напильником для удаления заусенцев.Изгибание труб из металлаПри устройстве водо и газопровода, а также отопительной системы вы наверняка придете к выводу, что невозможно охватить коммуникациями весь дом, используя толькопрямые трубы. Так как у любого помещенияесть углы, неизбежно они будут и у трубопроводов. Если все соединения коммуникационных труб имеют только прямые углы, товы будете избавлены от кропотливой и трудоемкой операции под названием «Изгибание труб», а сможете воспользоваться стандартными сгонами, прямыми муфтами, уголками, тройниками и крестовинами. Но вбольшинстве случаев избежать изгибаниятруб под тем или иным углом не удается.Самое простейшее приспособление дляизгибания труб — плита с отверстиями, в которых располагают штырьки таким образом,чтобы получить трубу нужной конфигурациии изгиб нужного радиуса.Однако если труба слишком коротка, тооперация ее изгибания может стать очень затруднительной. Посудите сами, данное приспособление представляет собой не что иное,как рычажное устройство, где рычагом является сама труба. Как известно из физики, сила действия на рычаг обратно пропорциональна длине рычага, то есть чем короче рычаг,тем больше должна быть сила действия нанего. Иными словами, вам просто может нехватить физической силы. Еще один недостаток такого приспособления: не всегда можнодобиться чистого изгиба в одной плоскости.Специальный станок Вольнова для изгибания труб (рис. 70) лишен этих недостатков: массивный металлический верстак не

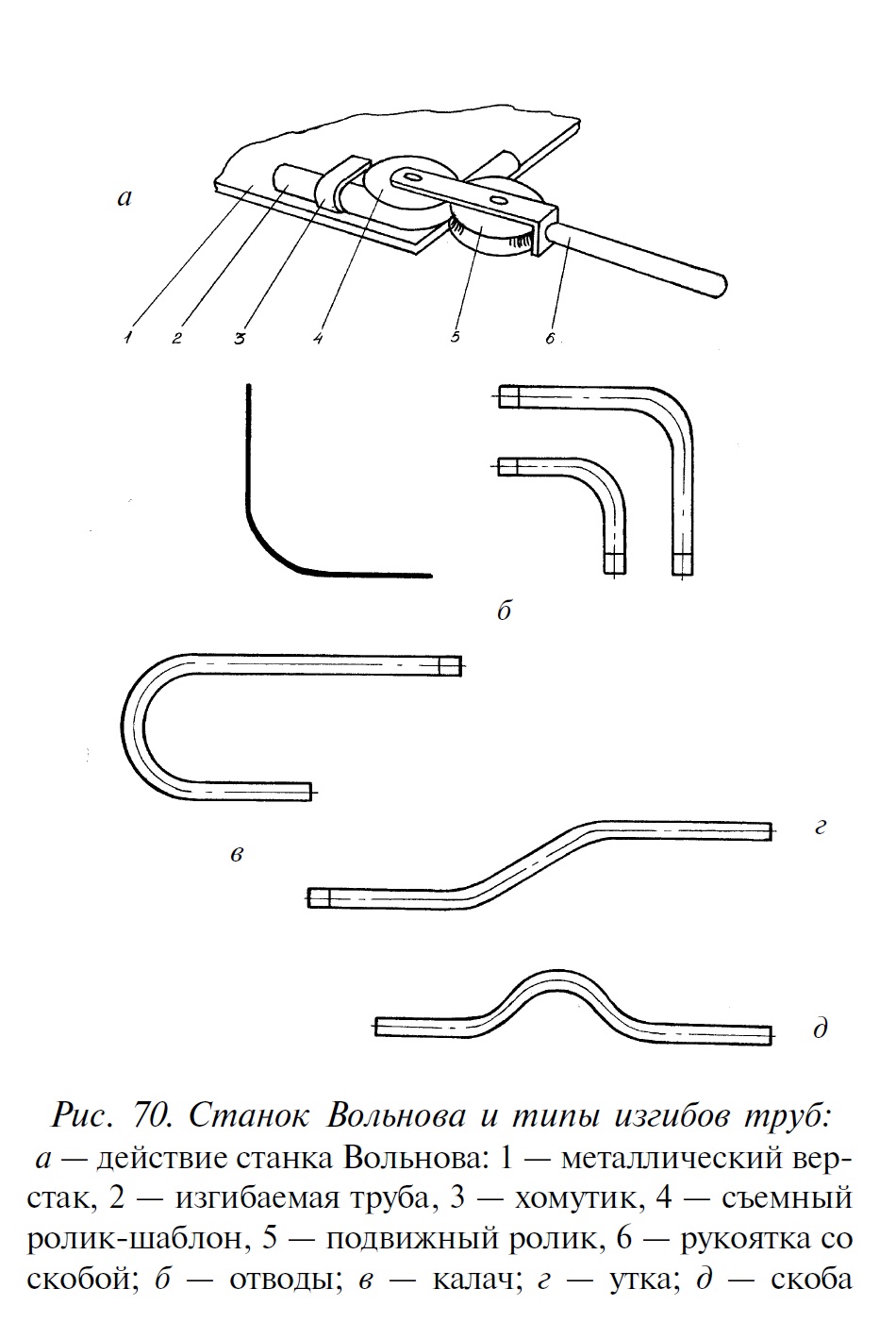

позволит «убежать» трубе в трехмерное измерение, а благодаря подвижному ролику инескольким съемным роликамшаблонамразличных радиусов можно произвести практически все необходимые вам типы изгибов.Действует станок следующим образом:длинную сторону трубы закладывают под хомутик верстака, изгибаемое место смазывают любым смазочным маслом (для лучшегоскольжения подвижного ролика) и гнут короткую сторону.Во время работы следует помнить, что изгиб — это один из видов деформации: стенкитрубы на внешней стороне изгиба растягиваются, на внутренней — сжимаются.Поэтому шов трубы, как наиболее уязвимую ее часть, нужно расположить так, чтобы он не пришелся ни на растянутую, ни насжатую сторону.Во избежание деформации формы просвета трубы в месте сгиба (чтобы труба изкруглой не стала овальной) трубу (если онанеоцинкованная) перед изгибанием нагревают, а чтобы предотвратить появление трещини вмятин, перед нагреванием набивают трубу песком.Сама процедура изгиба труб — процесснесложный в техническом отношении, ноопределить угол изгиба, его конфигурацию,длину каждой из сторон и заготовки трубыв целом бывает не такто просто. Чтобы неошибиться и не испортить трубу, можно, например, поступить так.Взять два отрезка проволоки (сталистаяне подойдет, так как она пружинит и не сохраняет заданную конфигурацию) и сделатьмакет необходимого изгиба трубы.Одну проволоку распрямляем — ее длина сообщит нам длину требуемой заготовкитрубы вторая проволока, оставшаяся согнутой, послужит нам своеобразным шаблономизгиба.Существуют и определенные соотношения между минимальным радиусом изгиба идиаметром самой трубы, которых следуетпридерживаться например, для труб с внутренним диаметром 15 и 20 мм минимальныйрадиус изгиба равен удвоенному наружномудиаметру трубы, если же внутренний диаметртрубы 25 мм и более, то утроенному наружному диаметру.Нарезка резьбыЧтобы превратить подготовленные вамитрубы в элементы будущей коммуникации,на концах труб предстоит нарезать резьбу длясоединения их между собой.Нарезают резьбу плашкой подходящегодиаметра, закрепленной в леркодержателе.Производят эту операцию в определеннойпоследовательности:— закрепляют заготовку трубы в прижиме или тисках— на конце трубы, предназначенном длянарезания резьбы, снимают фаску шириной2–3 мм— плашку закрепляют в леркодержателеупорными винтами— конец трубы смазывают смазочным маслом и строго под углом 90° накладывают нанего плашку— с усилием прижимая плашку к трубе,делают вращательные движения рукояткойлеркодержателя по часовой стрелке до прорезания ниток резьбы нужной длины.Причем в начале прорезания резьбы по одному и тому же месту прокручивают плашкунесколько раз (вперед и назад), а при прорезании последних нескольких ниток — толькоодин раз. Это приводит к тому, что последние нитки прорезаются на меньшую глубину,образуя так называемый сбег, что способствует лучшему запиранию трубопровода.Расстояние, на которое нарезается резьба, должно быть несколько короче половины длины муфты, соответствующей даннойтрубе,— это обязательное условие тогда присоединении труб муфтами резьбы труб будутутоплены в муфте.Чаще всего длина резьбы определяется наглазок.Но если нужно нарезать резьбу строго фиксированной длины, то лучше использоватьлеркодержатель с направляющим фланцем ивтулкой: леркодержатель надевают на трубу доупора плашки, втулку выворачивают на требуемую длину резьбы и закрепляют при вращении леркодержателя фланец будет навинчиваться на втулку, увлекая за собой плашку.Соединение трубРезьба нарезана, трубы изогнуты и разложены по пути трубопровода, переходныеэлементы (сгоны, муфты, уголки, тройники и крестовины) приготовлены в достаточном количестве, в стенах при необходимости закреплены крюки для поддержкитрубопровода — все готово для сборки коммуникаций.Прокладку коммуникаций начинают отприборапотребителя (водный кран, газоваяплита и т. д.) и двигаются по направлению кточке подсоединения к магистральной линиитого или иного трубопровода. На первую трубу накручиваем муфту до заклинивания ее насбеге резьбы трубы, затем в муфту вкручиваем вторую трубу (также до упора) и так по цепочке до последнего фитинга. В месте поворота трубопровода на 90° вместо прямоймуфты накручиваем угольник в месте отводадополнительной линии (пасынка) — тройника в месте, где примыкают два пасынка,— крестовину. Трубопровод, проложенный такимцепным способом, получается неразборный,а это не всегда удобно: возможно, возникнет необходимость дополнительной подводки к какомулибо приборупотребителю илипотребуется произвести замену отдельногоотрезка трубы.Чтобы в этих случаях не разбирать трубопровод полностью, следует в нескольких местах устроить соединения не на одних муфтах, а на сгонах и муфтах достаточно поодному на каждое помещение, где проходиттрубопровод, и желательно в тех местах, где,возможно, потребуется дополнительная подводка (например, если в дальнейшем вы захотите подключить автоматическую стиральную машину). Сгон представляет собойкороткий отрезок трубы, на одном конце которого резьба нарезана обычной длины, а надругом — значительно длиннее на конец сгона с длинной резьбой предварительно накручивается контргайка и муфта.Прежде чем навинтить на трубу муфту,угольник, тройник или крестовину, на нитирезьбы накручивают уплотнитель по направлению резьбы (то есть если вы держите трубув левой руке, то направление — от себя еслив правой — то на себя) на крайние дветринити уплотнитель не накручиваем — так будетудобнее стыковать детали. В качестве уплотнителя чаще всего используются пряди пеньки или льна в системе отопления и горячеговодоснабжения — термостойкую ленту ФУМ.Для большей герметичности пряди уплотнителя можно смочить масляной краской ноучтите, что разборка такого соединения будет затруднительной.Семь раз отмерь, один раз отрежь — этополностью соответствует процедуре сборки:дело в том, что муфты на трубы или трубыв муфты можно только закручивать обратный ход ведет к деформации уплотнителя иприводит к течи трубопровода. При использовании сгона с уплотнителем на длиннойрезьбе поступают следующим образом: подмуфту уплотнитель накручивают в обычномпорядке, а когда наступает черед закручивания контргайки, то ее подгоняют к муфте нарасстояние около 5 мм, затем на резьбу сгона между муфтой и контргайкой накручивают уплотнитель и подкручивают контргайкувплотную к муфте — такое соединение ужене даст течи.Все операции над трубами (раскрой, изгибание, нарезка резьбы и соединение отрезковтруб между собой) являются общими. Однако каждая коммуникация, будь то системаотопления или водопровод, имеет свои индивидуальные особенности.
